建設工事用機械

電気機械・パレット運搬機械

電気機械・パレット運搬機械とは？

安心、安全、良質な
機械の提供

株式会社大林組の工事事務所で使用している工事用機械のうち、汎用性のある工事用機械を提供します。

ラインナップ

  • 分電盤・分電盤架台

  • 照明制御システム

  • 高圧受電・変電設備（キュービクル形式）

  • 電動ハンドパレット

分電盤・分電盤架台

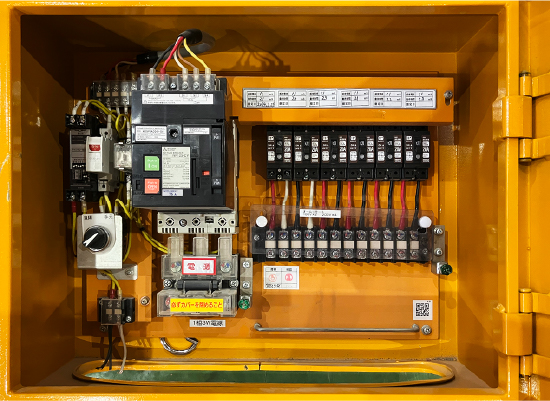

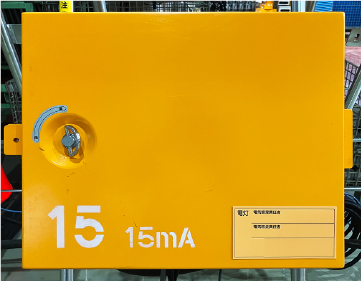

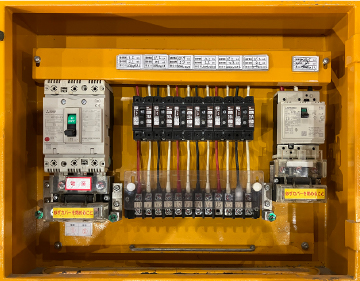

分電盤

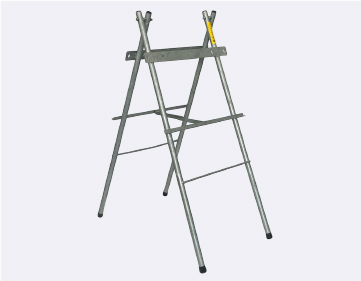

分電盤架台

2面用

分電盤の特徴

  1. コンパクトで軽量

  2. 仕様の標準化

分電盤仕様

No. 構成機器と結線 盤寸法・重量 用途
15
盤寸法：B
概重量17kg		 電灯1Φ3W100-200V
2KW以下6回路
合計容量12KW以下
分岐送り30A付（1Φ3W）
25
盤寸法：B
概重量18kg		 動力3Φ200Wの場合
11KW以下1回路
7.5KW以下2回路
（または電灯
8KW以下1回路
5.5KW以下2回路）
33
盤寸法：B
概重量19kg		 動力3Φ200Vの場合
22KW以下1回路
11KW以下1回路
7.5KW以下1回路
（または電灯
16KW以下1回路
8KW以下1回路
5.5KW以下1回路）
43
盤寸法：B
概重量18kg		 動力3Φ200Vの場合
22KW以下2回路
（または電灯
16KW以下2回路）
61
盤寸法：C
概重量14kg		 動力3Φ200Vの場合
45KW以下1回路
3Φ400Vの場合
90KW以下1回路
63
盤寸法：C
概重量14kg		 低圧受電用（電灯用は中性
線欠相保護機能付）
動力用：75A・100A・125A
電灯用：50A・75A・100A

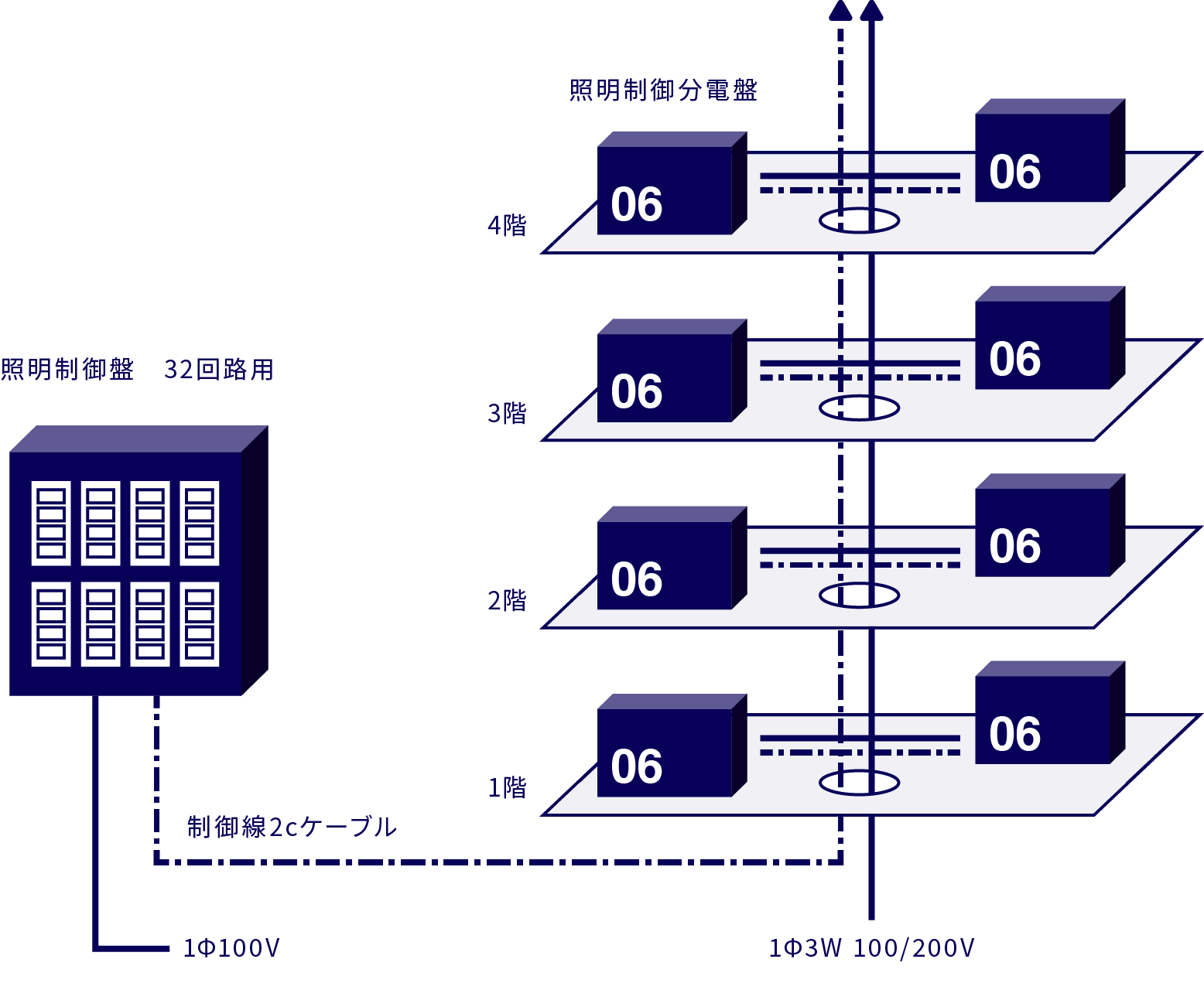

照明制御システム

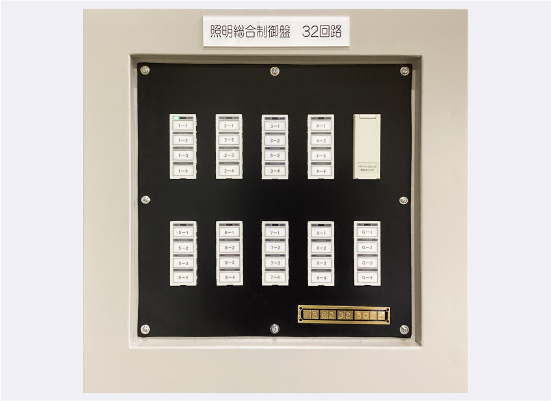

  • 照明制御盤

    32回路用（寸法400×400×180mm）

  • 照明制御分電盤

照明制御システムの特徴

  1. 建設工事現場内の照明設備を遠隔でコントロール

  2. 省エネ、省力化によるコストの低減

  3. グループ制御・パターン制御可

分電盤仕様

No. 構成機器と結線 盤寸法・重量 用途
06
盤寸法：A
概重量18kg		 100V負荷用
電灯用　2回路
リモート電灯用　4回路
合計容量12KW以下
※リモート回路数変更可
06
盤寸法：A
概重量18kg		 100V負荷用
リモート電灯用　6回路
合計容量12KW以下

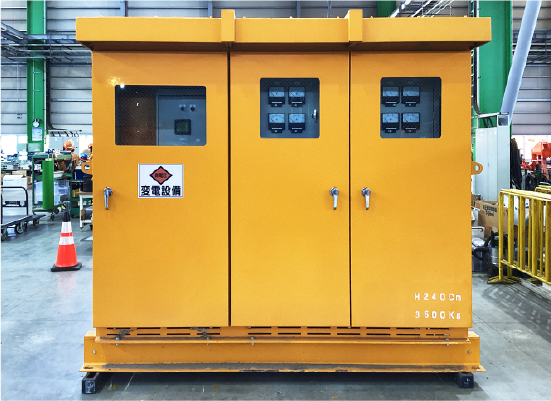

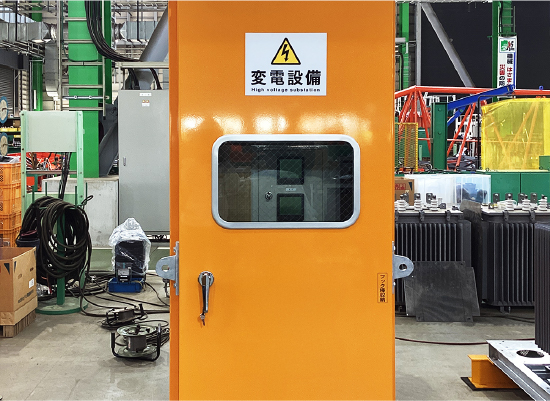

高圧受電・変電設備（キュービクル形式）

  • BT-6

    CB型

  • PT-５

    PF･S型

主な仕様

型式 主しゃ断装置 上段：最大内蔵トランス容量
下段：概寸法（mm）幅×奥行×高さ
PT-2 PF･S ３相200KVA×1台+単相50KVA×2台
1800×1800×2300
PT-5 PF･S 3相100KVA×1台+単相30KVA×1台
または灯動150KVA×1台
900×1700×2400
BT-6 CB ３相300KVA×1台+単相50KVA×2台
2500×1900×2340

電動ハンドパレット

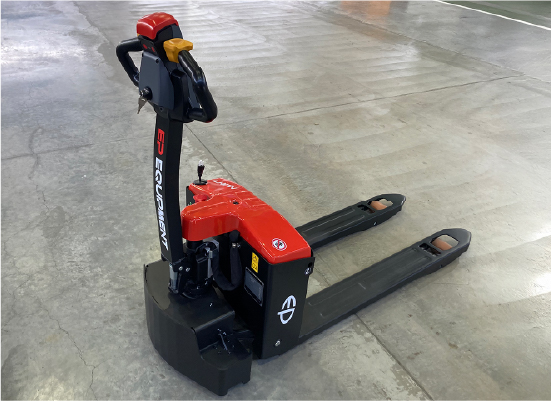

電動ハンドパレット

EP EQUIPMENT CO.,LTD製
（モデル EPT20-15ET2）

電動ハンドパレットの特徴

  1. 電動走行、昇降

  2. 作業効率の向上、安全性の向上

  3. 省エネ、環境負荷低減

▶ 建設工事現場内の資機材運搬用で使用実績あり

主な仕様

最大積載荷重 1500kg
フォーク長さ 1150mm
全長 / 全幅 1638mm / 560mm
バッテリータイプ リチウムイオン　24V
バッテリー容量 65Aｈ
バッテリー消費時間（1ｔ積載走行） 約450分（新品時）
バッテリー充電時間 約270分（新品時）
走行速度（負荷あり / 負荷なし） 4.5km/ｈ / 5km/ｈ

レンタルについて

電気機械・パレット運搬機械のレンタルについてはこちらよりお問い合わせください。
